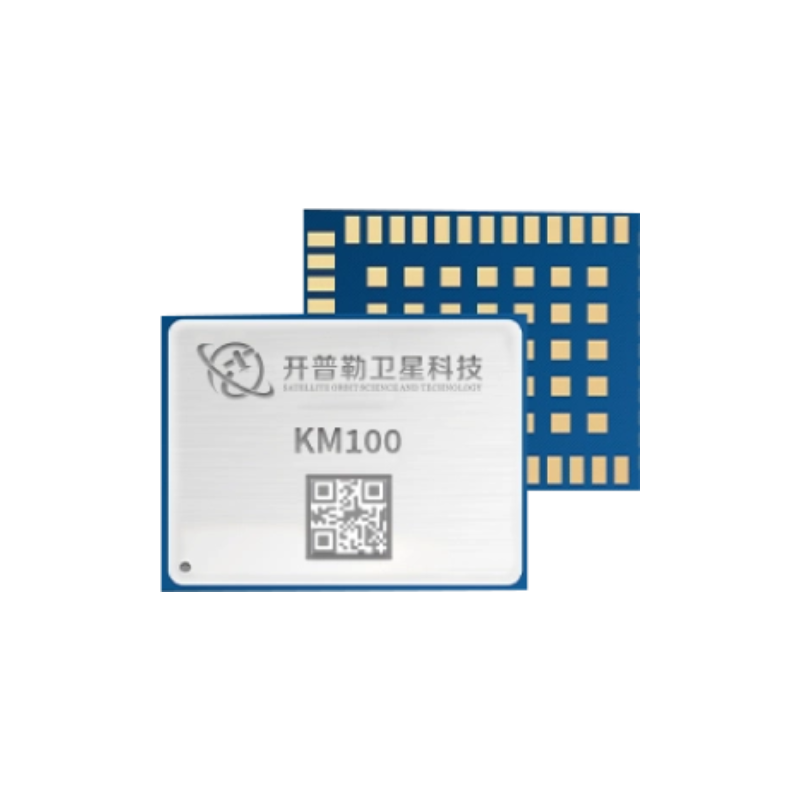

KM100 Single-frequency High-precision RTK Positioning Module

KM100is a high-precision RTK module developed by Kepler.

Description

KM100 is a high-precision RTK module developed by Kepler. It supports all global civilian navigation satellite systems (GPS, BeiDou, GLONASS, Galileo, and QZSS), integrates a single-frequency RTK engine, and enables centimeter-level positioning, making it suitable for navigation and positioning applications in industrial and consumer fields.

Features:

· Supports GPS, BDS, GLONASS, Galileo, and QZSS.

· Built-in RTK engine for centimeter-level positioning accuracy.

· Integrated single-frequency RTK technology.

· Built-in active antenna short-circuit protection.

· Configurable peripheral IO pins.

· Single-power wide-voltage design for low-power and high-precision solutions.

Technical Specifications

Performance Specifications
Frequency GPS/QZSS: L1C/A
BDS: B1I
GLONASS: L1OF
Galileo: E1
TTFF Cold Start 28s
Hot Start 1s
Initialization Time <60s (Typical, 99% reliability)
Positioning Accuracy1 GNSS 2.5m CEP
DGNSS <1m CEP
RTK 5cm+1ppm (V)
2.5cm+1pp
Speed and Time Accuracy GNSS 0.1m/s CEP
DGNSS 0.1m/s CEP
1PPS 20ns
Sensitivity Cold Start -147dBm
Hot Start -153dBm
Reacquisition -156dBm
Tracking -160dBm
Data Update Rate Default 1 Hz
Differential Data RTCM 2.3/2.4/3.0/3.2
Data Format NMEA-0183 (4.00/4.10 version)
Operating Conditions Main Supply Voltage 1.8 ~ 3.6V
I/O Voltage 1.8 ~ 3.6V
Backup Voltage 1.8 ~ 3.6V
Power Consumption Operating Mode 32mA @3.3V
Stanby Mode 13uA
Physical Characteristics
Packaging Perforation sealing
Size 16 mm × 12.2 mm × 2.4mm
Environmental Specifications
Operating Temperature -40℃ ~ +85℃
Storage Temperature -40℃ ~ +85℃
Communication Interface
USB × 1, UART × 1, SPI (Master/Slave) × 1, I2C × 1
[1] Under open sky, single frequency, high-performance external LN required for testing
[2] Compliant with RoHS(Restriction of Hazardous Substances) and REACH(Registration, Evaluation, Authorization and Restriction of Chemicals)
